Предупреждение проблем, которые могут повлиять на строительство, инженерные системы и даже обслуживание здания. Узнайте, как методология BIM помогает избежать ошибок.
Почему важно предотвращать ошибки?
В строительной отрасли ошибки, незамеченные на ранних этапах, могут привести к задержкам, ремонтам и даже критическим сбоям при выполнении проекта. Однако методология BIM (Building Information Modeling) позволяет избежать этих сложностей благодаря раннему обнаружению и устранению конфликтов и помех. Эта технология не только предотвращает ситуацию, когда два элемента занимают одно и то же физическое пространство, но и предугадывает проблемы, которые могут повлиять на строительство, инженерные системы и будущее обслуживание здания.

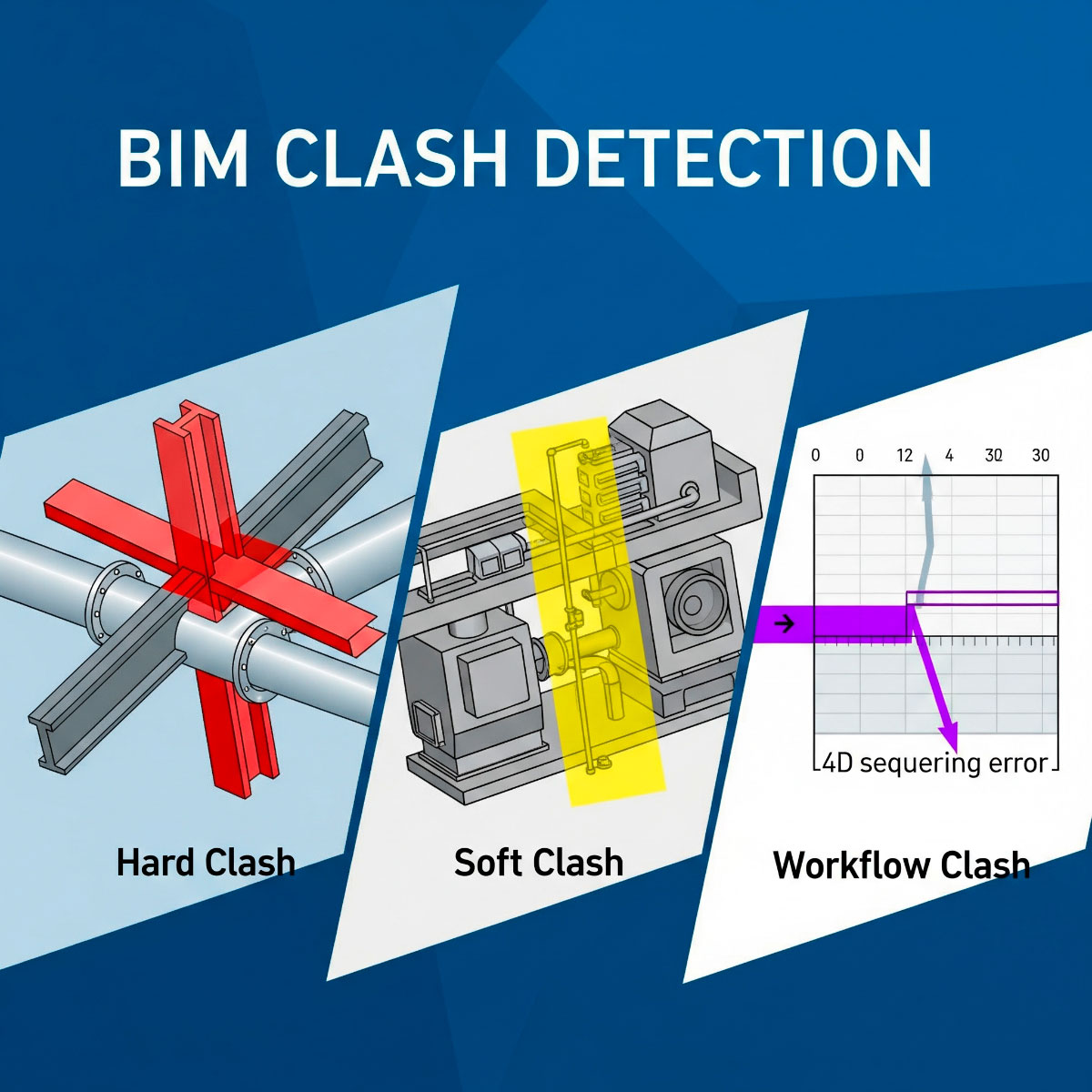

Физические помехи: самые очевидные конфликты

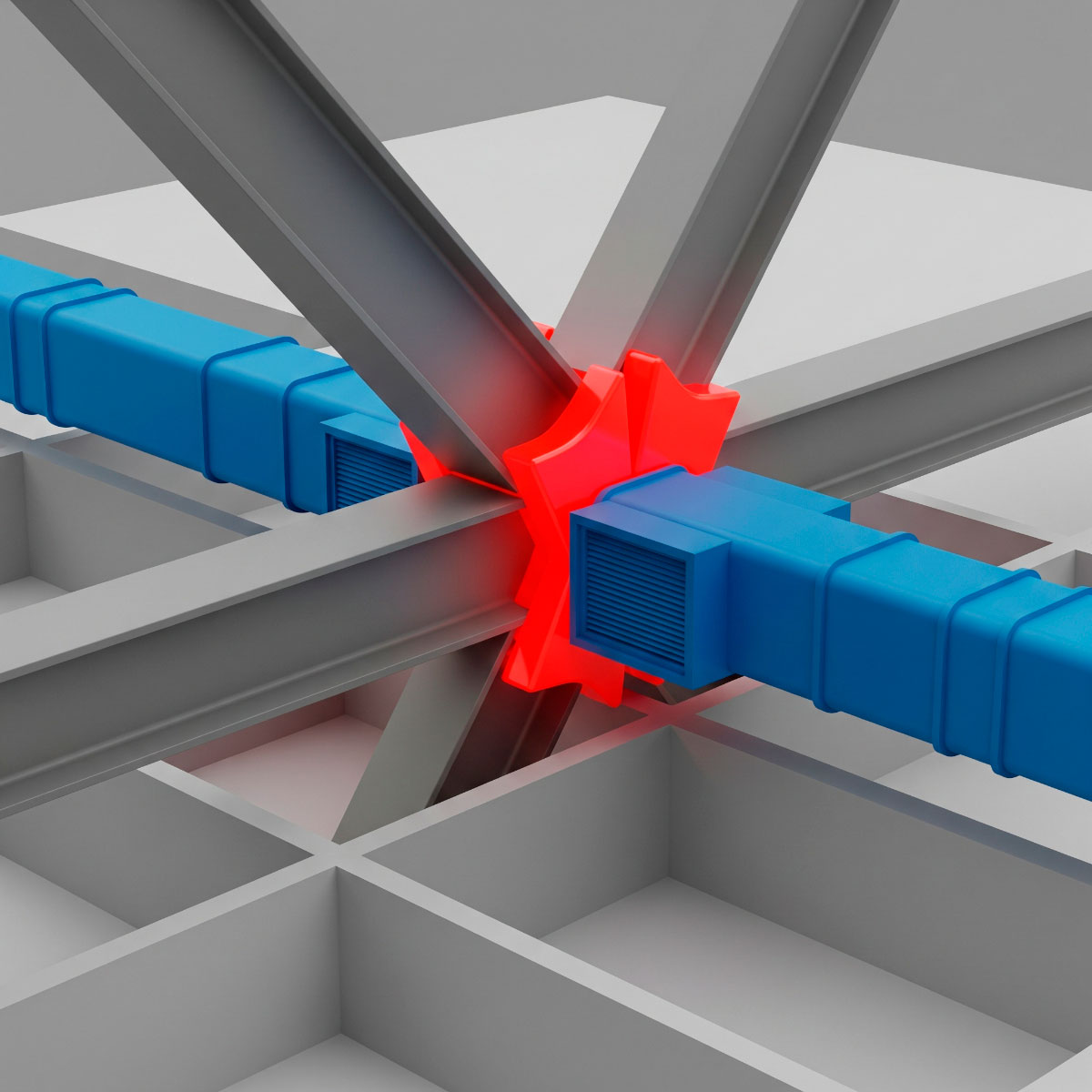

Физические помехи возникают, когда два компонента модели сталкиваются в одной точке. Например, балка, пересекающая воздуховод, — ошибка, которая, если она обнаруживается уже на строительной площадке, потребует перепроектирования, временной остановки работ и повторного процесса. Однако выявление этой проблемы на этапе проектирования и её корректировка с помощью цифровых инструментов возможны в рамках BIM, что не повлияет на сроки или бюджет. Исследование Национального института стандартов и технологий США (NIST) показывает, что такие конфликты составляют до 10% дополнительных затрат в традиционном строительстве.
- Проблемы: столкновения элементов.
- Решения: цифровая корректировка на этапе проектирования.
Раннее обнаружение физических помех экономит время и деньги.
Функциональные помехи: проблема миллиметров

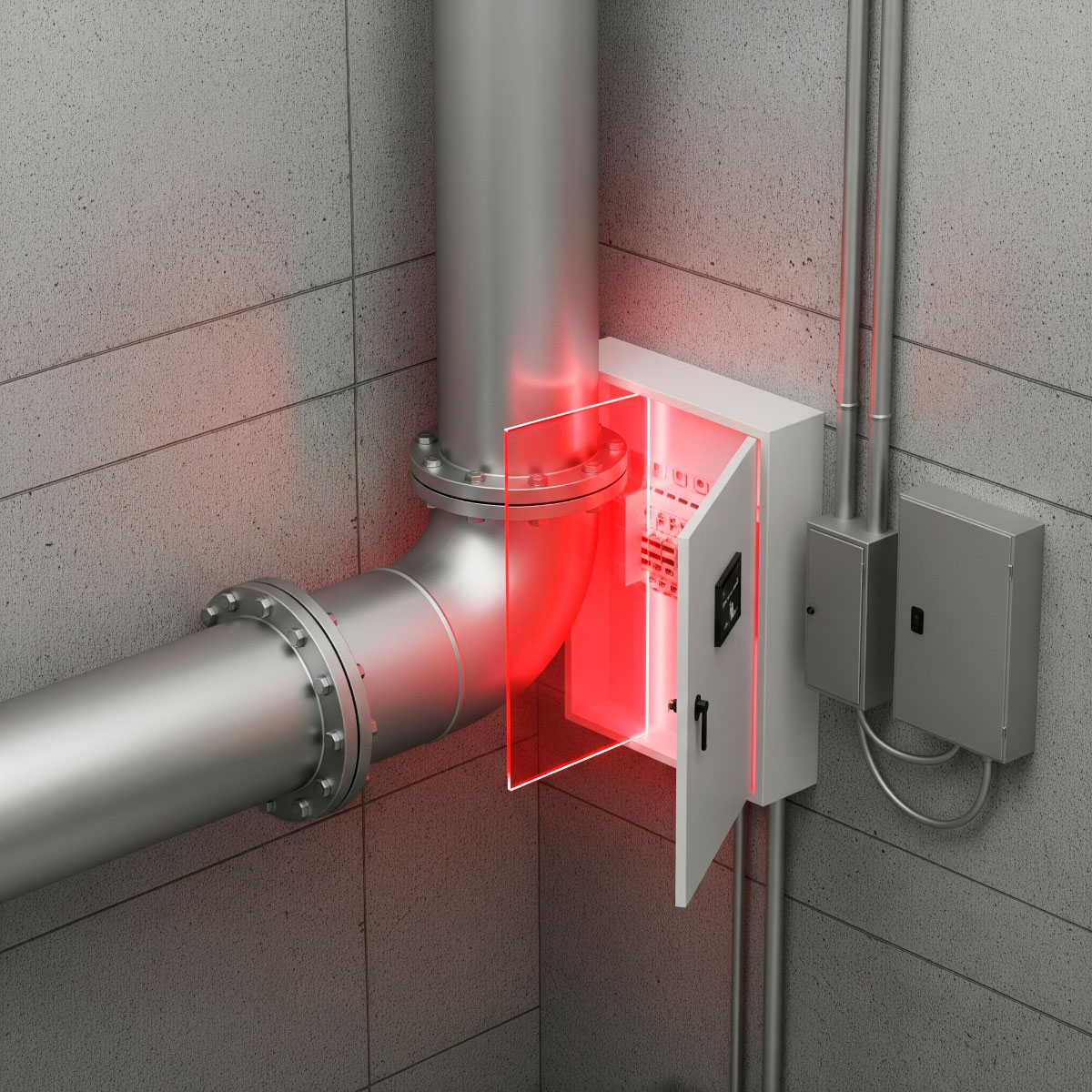

Менее очевидными, но не менее критичными являются функциональные помехи. Они возникают, когда элементы не сталкиваются, но их близость нарушает их функциональность или возможность обслуживания. Типичный пример — трубопровод, установленный всего в нескольких сантиметрах от электрического щита. Решение заключается в определении зон безопасности вокруг чувствительного оборудования, что такие инструменты, как Navisworks или Revit , позволяют автоматизировать с помощью правил близости.
- Технологии: автоматизация правил близости.
- Преимущества: предотвращение проблем с эксплуатацией.
Функциональные помехи могут быть скрытыми, но их последствия ощутимы.
Временные помехи: когда планирование дает сбой
Конфликты 4D вводят еще более важную переменную: время. В таких случаях ошибка не является пространственной, а связана с последовательностью действий. Например, установка трансформатора до завершения фасада здания может потребовать демонтажа уже выполненных конструкций. Платформы, такие как Synchro Pro , интегрируют график выполнения работ с моделью BIM, предупреждая о несоответствиях до их появления на строительной площадке. Согласно отчету McGraw Hill Construction , проекты с управлением 4D сокращают задержки, вызванные плохой логистикой, на 20%.
- Планирование: предотвращение временных конфликтов.
- Эффективность: сокращение задержек и простоев.
Правильное планирование времени — это ключ к успеху проекта.
Лучше предотвратить, чем исправлять
Методология BIM позволяет предвидеть и устранять потенциальные проблемы на ранних этапах, избегая дорогостоящих исправлений и задержек. Это не только экономит ресурсы, но и повышает качество конечного продукта.
Рауль Сориано, старший специалист по моделированию конструкций Отдела архитектуры Amusement Logic
